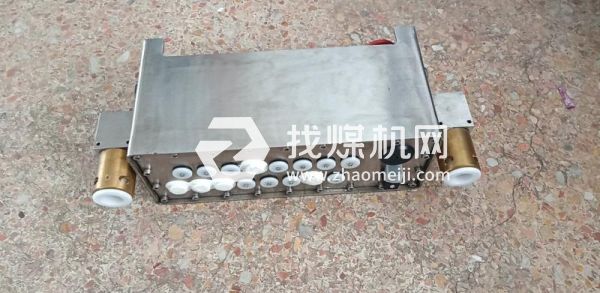

液壓支架電液控制裝置控制器

　　技術參數

　　工作電壓：DC24V。

　　工作電壓：≤1A。

　　本質安全型開關量輸入信號：高低電平信號，低電平≤5V，高電平≥ 13V。

　　本質安全型模擬量輸入信號：輸入的電流信號4mA～20mA。

　　通訊：傳輸方式：PROFIBUS-DP;

　　信號工作電壓峰峰值：10V。

　　接口數量：數字量輸入點3點(可擴展至32點);

　　數字量輸出點18點(可擴展至32點);

　　模擬量輸入點5組(可擴展至16點);

　　通訊接口1路RS485(可選1路網口)。

　　本安參數：

　　網口：a)Uo：5V， Io：5mA ;b)Co：1μF， Lo：1mH。

　　485通信：a)Uo：10V， Io：5mA ;b)Co：1μF， Lo：1mH。

　　4-20 mA標準信號 ：a)Ui：10V， Ii：20mA ;b)Ci：0μF， Li：0mH。

　　開關量：a)Ui：12V， Ii：10mA ;b)Ci：0μF， Li：0mH。

　　控制器與TH12礦用本安型操作臺通過以太網連接，能夠?qū)⒐ぷ髅娌煌瑐鞲衅鞯男盘?hào)以及各設備的工作狀態顯示在操作臺上。

　　控制器執行標準GB3836-2010、Q/0104ZMD044-2013。

　　環境條件

　　——溫度: 0℃～40℃;

　　——平均相對濕度: ≤95%RH(+25℃);

　　——大氣壓力: 80kPa～106kPa;

　　——機械環境: 無顯著振動和沖擊的場合;

　　——適用于有瓦斯和煤塵爆炸的危險環境中;

　　——周圍介質無腐蝕性氣體。
