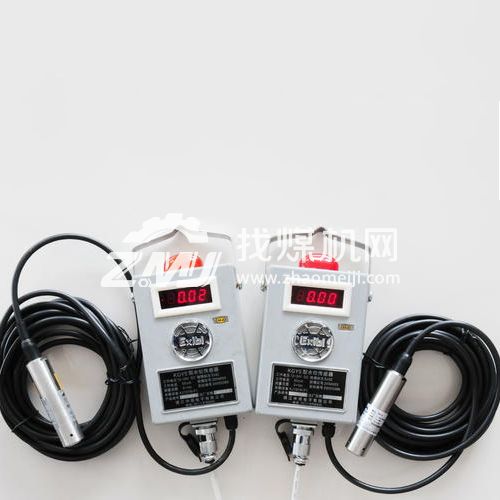

礦用液位傳感器選用進口不銹鋼隔離膜片敏感出件，將芯片裝入一不銹鋼殼體內，采用特制的防水通氣電纜將信號引出。傳感頭投入被測液體內，電纜接入儀表盒。由于采用特制的防水通氣電纜，使感壓膜片的背壓腔與大氣良好相通，測量液位不受外界大氣壓的影響，測量準確，長期穩定性好，并具有優良的密封和防腐性能，可直接投入水、油等液體（包括腐蝕性液體）中長期使用。經過儀表的特殊處理還可用于倉底有固體淤積的場所。環境適應性強，安裝調試方便，可以與國內其它煤礦監測系統兼容使用。

產品參數

技術性能指標

防爆型式：礦用本質安全型。

防爆標志：ExibI。

命名規則

G   U   Y  10

┬  ┬  ┬   ┬

│  │  │   │

│  │  │   │

│  │  │   └─——————─————─    最大測量范圍

│  │  └───——————─—————─   壓力測量原理

│  └───———————————────   液位

└─────——————───—————─   傳感器。性能指標

工作電源 ：12—24VDC。

測量范圍、基本誤差

測量范圍：0-10米；基本誤差：±0.5%。

位LED顯示，分辨率0.01米。

輸出信號和傳輸距離：輸出標準頻率信號200～1000Hz。使用電纜的單芯截面積為1.5mm2時，傳感器與關聯設備的傳輸距離2km。

具有遙控調校功能和聲光報警功能。

外形尺寸和重量：外型尺寸：248mm×130mm×70mm。重量：1.3kg。

本安參數：Ui: DC 22.2  V；Ii: 28 mA；  Ci: 0 uF；  Li:  0 mH。
