一、KXBC-15/380DZ 礦用防爆閥門控制箱產品介紹
　　近年來隨著煤礦自動化水平的提髙，手動閥門很難適應現代發展的需要，在新設計和老礦改造中都改用電動閥門。KXBC型隔爆型閥門電動裝置控制箱，是專為煤閥自動化系統配套的電動閥門控制箱，產品執行國家有關隔爆產品的相關規定，執行
GB3836.1-2000《爆炸性氣體環境用電器設備第1部分：通用要求》、GB3836.2-2000《爆炸
性氣體環境用電器設備第2部分隔爆型“d”》及企業標準Q/320412BSK002-2007
《KXBC-9/660(380)DZ礦用隔爆型閥門電動裝置控制箱》。

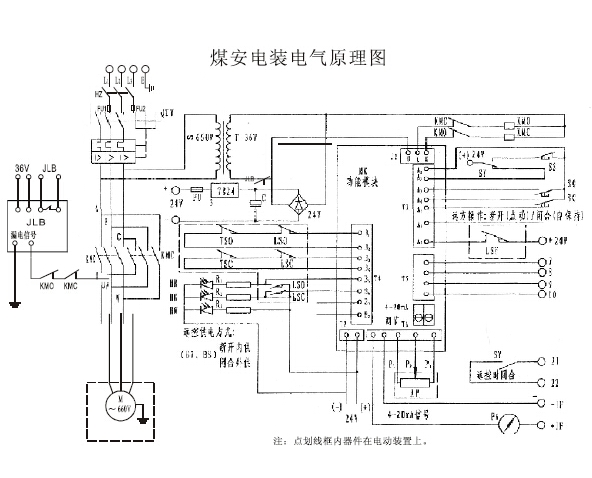

　　二、KXBC-15/380DZ 礦用防爆閥門控制箱接線原理圖
　　
　　三、KXBC-15/380DZ 礦用防爆閥門控制箱技術性能
　?、疟狙b置選用ABB的MSI 16電機起動器，根據閥門電動裝置選定整定電流，可對電 機和線路進行髙效可靠的短路、過載及斷相保護。
　?、圃撗b置安裝JLB-2型漏電閉鎖繼電器，只要電機對地有漏電現象，在未得電運行之 前，該裝置就能識別，切斷控制回路電源，確保設備及人生安全。
　?、潜狙b置能直觀反應閥門的運行過程，紅燈閃爍表示開向運行，紅燈亮表示全開到位， 綠燈閃爍表示關向運行，綠燈亮表示全關到位。
　?、瓤商峁?~20mA標準閥位信號，該信號經光電隔離抗干擾能力較強，可遠傳至用戶 監控，用以監控閥門開關的全過程。
　　(5)河提供遠方/就地控制兩種選擇。
　　四、KXBC-15/380DZ 礦用防爆閥門控制箱使用調試方法
　　①先通過電動裝置上的手輪,根據閥門行程,將電動裝置行程控制機構上的關到位、 開到位行程開關調整好。
　　②根據閥門的zui大轉圈數將開度齒輪組上的齒輪調到相應位置上，使閥門處在全關 位置，轉動電位器在零位，使電位器軸上的齒輪與開度軸上的齒輪嚙合，擰緊電
位器軸上的緊定螺釘，取樣電位器轉角必須保證在120?270度之間，否則需調 節行程轉圈數的設置。
　?、坜D動電動裝置手輪將閥門處在中間位置。
　?、芙油娫?，此時電源指示燈亮，將控制開關切換到現場位置，按下關閥按鈕，此 時閥門應向關方向動作，如向開方向動作，則調換電機或電源相序。
　?、莅搓P向按鈕，此時關向燈(綠燈)閃爍，同時觀察開度表指針應向4mA方向移 動，如反之，則對調取樣電位器的PI、P3。
　　⑥關閉閥門至全關位置，調節模塊上4mA調整電位器，使之輸出4mA。
　?、叽蜷_閥門至全開位置，調節模塊上20mA調整電位器，使之輸出20mA。
